검사기
초정밀 부품의 성능을 검증합니다.
-

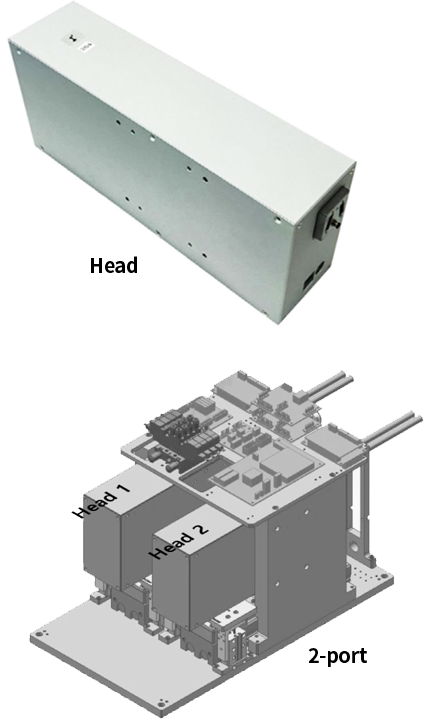

6축 측정 시스템 6 Axis Measurement System
개요 Overview
- 고속(1000Hz), 고정밀(<1um, <1min) 6DOF Motion 측정 시스템
- STEREO VISION 방식
- FIDUCIAL MARK (전용 FIDUCIAL MARK, CUSTOMIZED MARK 가능) 활용
적용 분야 Applications
Camera Module OIS / AF Actuator 성능검사
- OIS, AF 구동시 X, Y, Z 변위 및 Yaw, Pitch, Roll 동시 측정 가능
- 각 운동 별 Settling Time 측정 가능 ( Time Resolution 1msec )
다축 / 다관절 Robot 성능측정 및 보정
- Stage X, Y, Z 변위 및 Yaw, Pitch, Roll 동시 측정을 통해 대상 시스템 Calibration

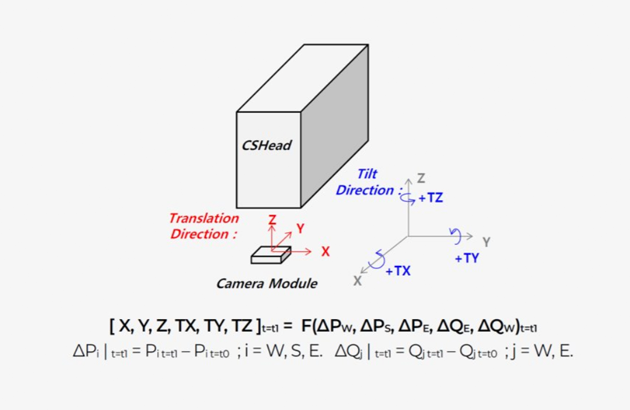

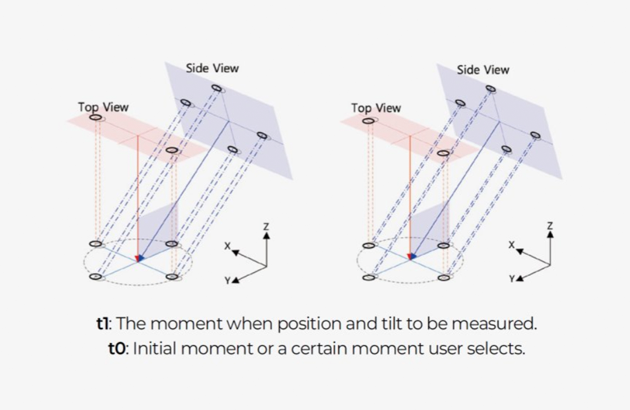

6측 측정 시스템 측정 원리
-

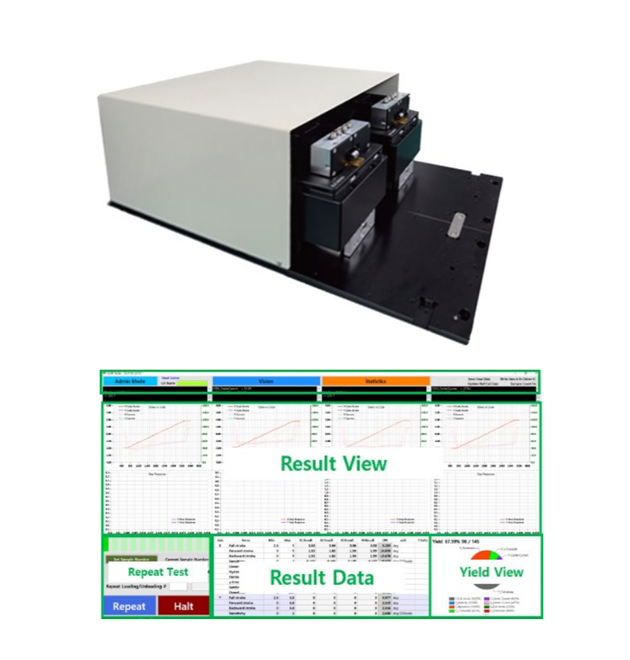

OIS Tester
개요
- 기존제품대비 더 정밀한 해상도로 빠른 시간에 측정
- 고객사 맞춤 기능 추가 가능
- 모든 검사 과정의 Replay 가능
- Set 당 4포트: 투자비용 및 공간 점유 최소화
-

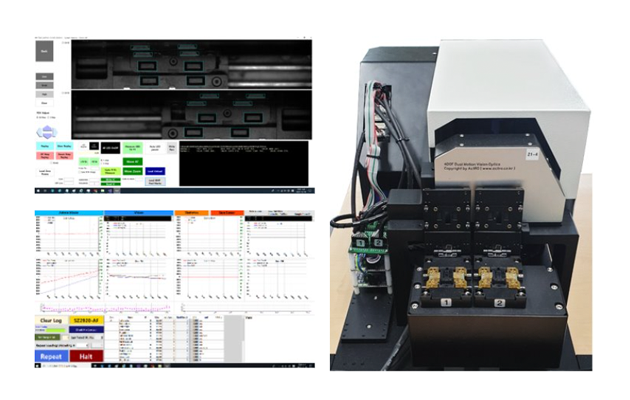

AF Tester
개요
- Continuous Zoom 2-3군 렌즈구동 성능 측정
- 더 정밀한 해상도로 빠른 시간에 측정
- 고객사 맞춤 기능 추가 가능
- 모든 검사 과정의 Replay 가능
- Set당 2포트: 투자 비용 및 공간점유율 최소화
